5.正常显示画面说明

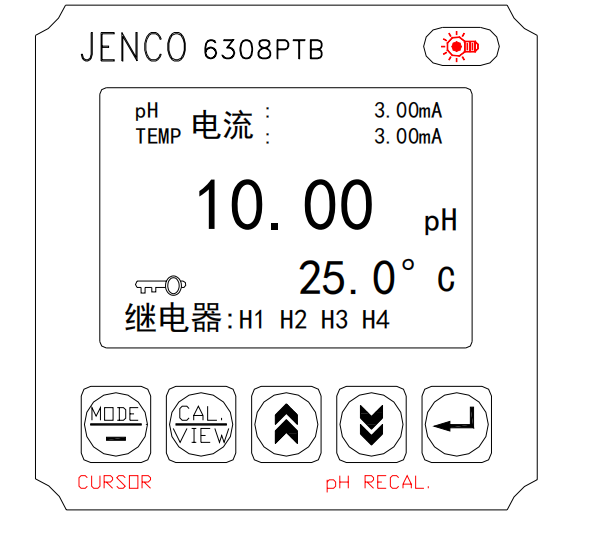

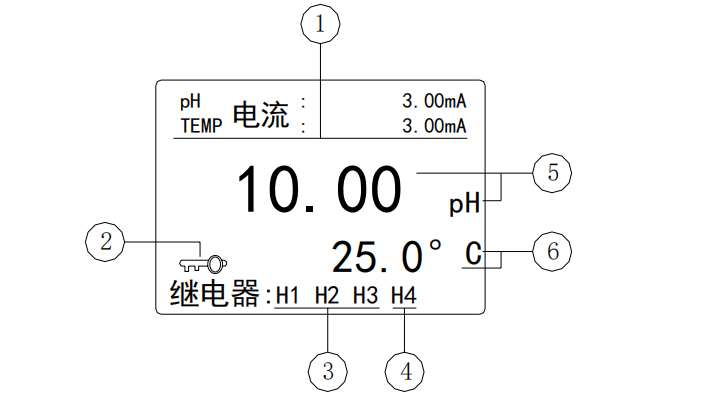

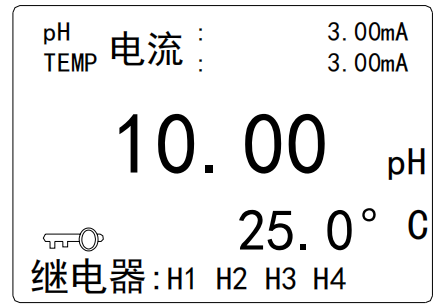

① pH/TEMP电流输出: 显示pH/TEMP的实际隔离电流输出值。输出值的大小是依
照使用者的设定来计算的，另有三种显示情况：
a.当开机后的3秒内因输入讯号尚未稳定，其显示为“--.--mA”字样。
b.当电流输出的设定值差值小于0.1pH或1℃时，其显示为“错误”字样。
c.如果没有密码锁定，从校正/设定模式回到正常显示时，电流输出将显示
“锁定”讯号约3秒，然后再显示当前电流的输出值。
② :钥匙指示讯号此钥匙指示讯号亮起表示设定的模式有密码保护,除非使用者再输入正确的四位数密码, 否则所有的设定参数是只能查看而不能再被更改。
③ H1/H2/H3：当H1(L1)/H2(L2)/H3(L3) 的指示讯号亮起时，表示RELAY1/2/3 的pH值已经高于(低于)控制的设定值。
④ H4:当 H4(L4)的指示讯号亮起时，表示RELAY4的温度值已经高于(低于)控制的设定值。
⑤ pH显示值：pH值(大字体)-- 显示被测液的pH值，单位是pH。 ⑥ 温度显示

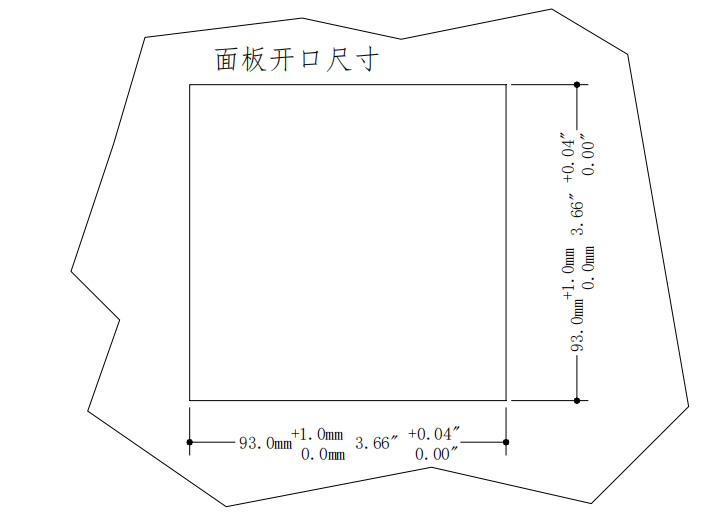

6.端子接线图

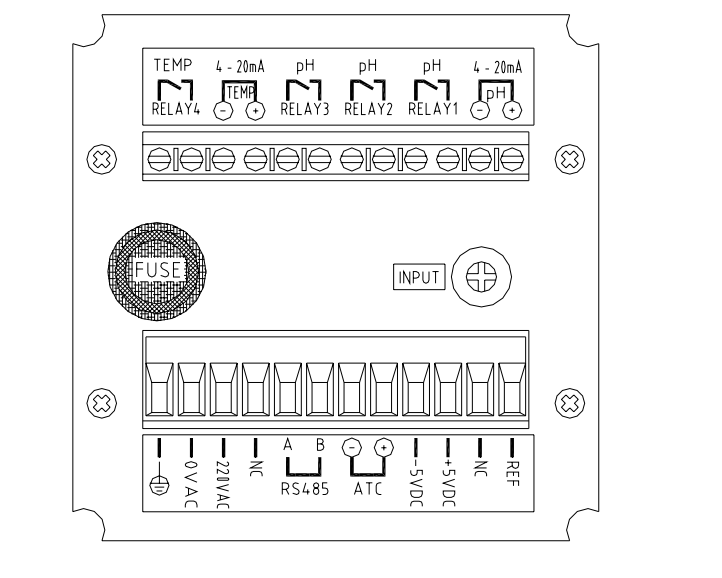

1. pH电极的测量线接 “INPUT”,屏蔽线接“REF”。如果电极带有温度补偿，温度线请接“ATC”。
2. 装机时必须关闭电源, 否则可能造成触电等危险。
3. 装机时必须确保所有接线接在正确的接脚。
4. 4~20 mA的输出最大负载不能超过 500 欧姆。
5. 继电器的电阻性最大负载不能超过2.5A/230VAC。 ☆ 警告:请确保使用正确的交流电源，并接到正确的脚位，否则会造成机器永久性的损坏。
7.开机
只要将整机接上正确的交流电源(230VAC 50/60Hz)，即可开始工作。
每当整机开始工作时，机器内部的微电脑将执行自检，出现上方的画面，检查 的项目包括EEPROM、 RAM、ROM等, 正确的项目会显示“OK”， 若有问题的项 目会显示“BAD”。（如有问题的项目出现请参照错误显示与排除方法章节处理）
8.正常显示模式
经过自检画面后, 整机进入正常显示模式,如上方的画面。整机会显示一个pH值和实测温度值。
9.校正/设定画面

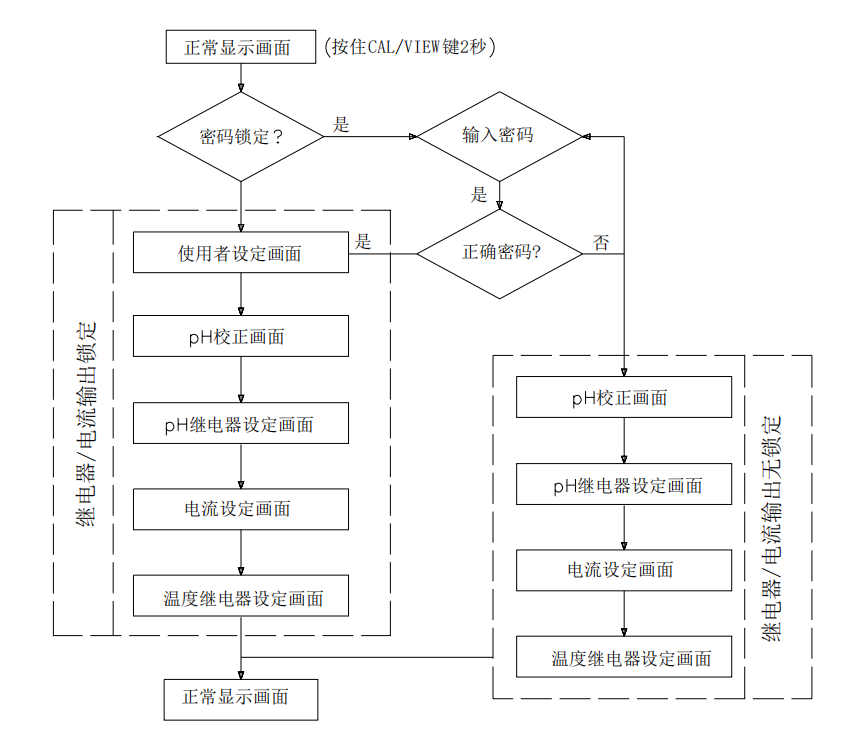

在正常显示模式下,按住 [CAL] 键两秒即可进入校正/设定模式的第一画面，再按一次[CAL]键，即可进入第二个画面，再按一次[CAL]键，即可进入第三个画面，继续按，最后可回到正常显示模式画面。下图为所有菜单画面的流程图, 共分六个校正/设定画面
10.密码检查画面

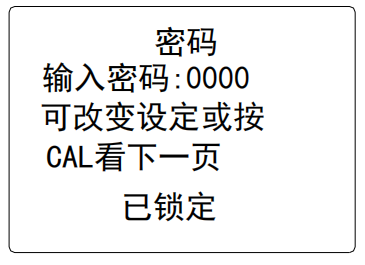

密码检查画面如上图所示并说明如下:“输入密码”如上图，使用者必须输入密码并按[]键去解码，否则你只能按[CAL]键和[]键去查看所有的设定画面而无法变更任何设定，且控制功能不受查看影响。若密码已解码时，“已锁定”字体消失，机器会自动进入下一画面。
11.校正初始画面
在正常显示模式下,按住 [CAL] 键两秒即可进入校正初始画面。

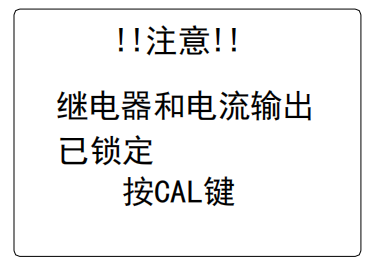

此画面主要是警告使用者，整机已经进入校正设定状态，所有控制器和隔离电流输出都已经被锁定。（即在校正/设定过程中，整机的继电器控制/隔离电流输出不会随着校正/设定输入值改变，直到校正/设定完毕回到正常显示画面锁定才会被解除，整机的继电器控制/隔离电流输出不会随着校正/设定输入值改变）。使用者可按[CAL]键进入（pH校正画面)。
12.pH校正画面

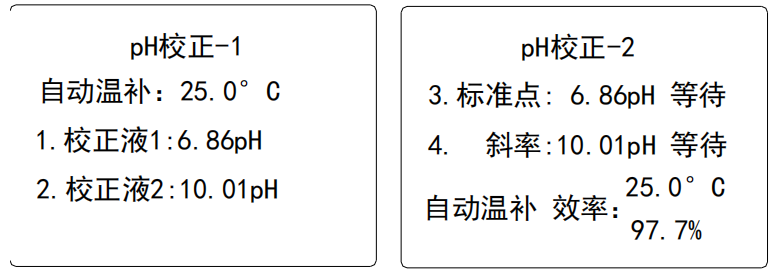

[ pH校正 – 1 ]
自动温补：显示实测的温度值.
1.校正液1：使用者可以依自己的需求,按 [ ¿ ] 或 [ À ] 键选择适当的校正液(7.00pH/6.86pH)，选好以后，可按[] 键确认，机器会自动进入“校正液2”的设定。
2.校正液2：在设定完“校正液1”后，使用者可按 [ ¿ ] 或 [ À ]键选择适当的校正液（4.00pH/4.01pH/9.18pH和10.01pH），选好以后，按[]键确认，机器会自动进入下一页“标准点”及“斜率”的校正。
[ pH校正 – 2 ]
3.标准点: 将电极用蒸馏水洗净，放于“校正液1”中,加以适当搅动，待数值稳定后，按[]键即开始校正，“标准点”后面会依校正液温度显示出第一种校正液的pH值。此时“等待”讯号开始闪烁，当“等待”讯号消失后，“储存”讯号开始闪烁，使用者可按[]键确认完成标准点校正。(如有“OVER”或“UNDER”出现，表示抵补电压超过±100 mV,使用者需要检查电极或校正液是否正确?)
4.斜率：当完成”标准点”校正后，将电极用蒸馏水洗净放于“校正液2”中, 加以适当搅动，待数值稳定后,按[]键即开始执行校正，“斜率”后面会依校正液温度显示出第二种校正液的pH值。此时“等待”讯号开始闪烁，当“等待”讯号消失后，”储存”讯号开始闪烁使用者可按[] 键确认完成斜率校正。(如有“OVER”或“UNDER”出现，表示斜率超过理想斜率 ±30%，使用者需要检查电极或校正液是否正确?) 自动温补 效率：完成“标准点”，“斜率”校正后，整机自动显示电极效率并自动进入pH 继
13.pH 继电器设定画面

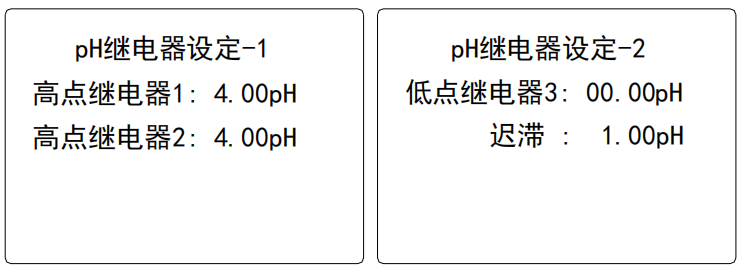

[ pH继电器设定 - 1]
高点继电器1:
继电器1的控制形态可高/可低。[高点控制，即表示当信号值高于（设定值）时，继电器开始工作，当信号值低于（设定值-迟滞值）时，继电器停止工作。低点控制，即表示当信号值低于（设定值）时，继电器开始工作，当信号值高于（设定值+迟滞值）时，继电器停止工作]。设定方式：按[MODE]键选择需更改的位数，按[¿]或[À]键改变闪烁位数的数值，当设定值正确，即可按[]键确认，这样就完成继电器1的设定，并进入继电器2的设定。
高点继电器2:
继电器2的控制形态和设定方式与继电器1相同, 整机进入继电器3的设定。
[ pH继电器设定 - 2]
继电器3的控制形态和设定方式与继电器1相同, 整机进入迟滞的设定。
迟滞:
迟滞宽度设定范围可从0.00pH到3.99pH,使用者可按[MODE]键选择需更改的位数，按[¿]或[À]键改变闪烁位数的数值，当设定值正确，可按[]键确认，这样就完成迟滞宽度的设定，并进入隔离电流设定画面。
? 注意事项：
A.继电器的最大隔离电压是1500VDC，即继电器的接点间电压差值不可以超
过1500VDC。
B.继电器接点间的输出负载建议不超过2.5A/230VAC，避免损坏继电器，本
继电器只适合接电阻性负载。
14.隔离电流设定画面

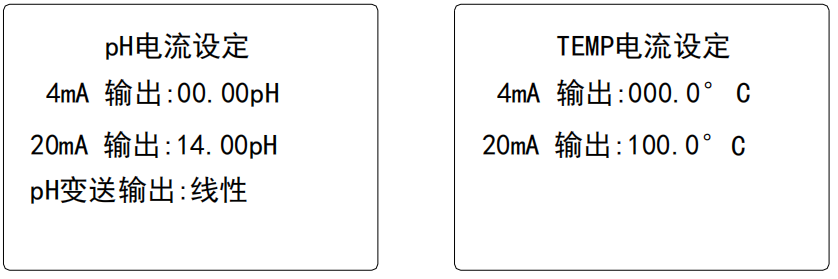

[ pH电流设定 ]
4mA输出：
设定方式：按[MODE]键选择需更改的位数，按[¿]或[À]键改变闪烁位数的数值，当设定值正确，即可按[]键确认，这样就完成4mA输出设定，并进入20mA输出设定。
20mA输出：
设定方式：与“4mA 输出设定”方式相同，设定完成后，进入变送电流输出方式的设定。
pH变送输出:
使用者可以依自己的需求按[¿]或[À]键选择隔离输出电流的模式，共有线性输出和反对数输出二种模式。建议使用线性输出模式
pH线性输出：

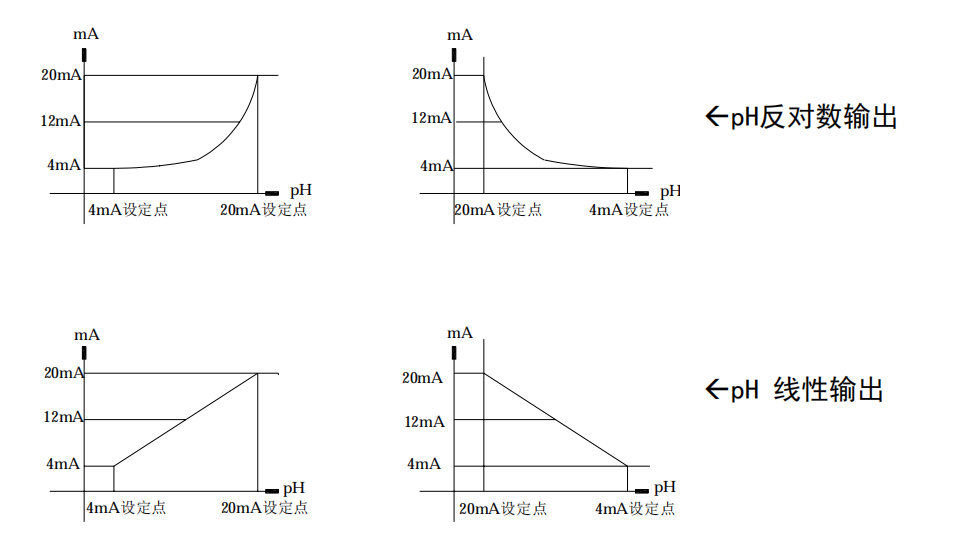

线性隔离电流的输出公式如下:
mA(pH) = 4mA+(16mA)*(D(pH) - pH(4))/(pH(20)- pH(4))
其中 : mA(pH)= 隔离电流的输出值; D(pH)=目前的 pH 显示值 pH(4) =4mA的pH设定值; pH(20) =20mA的 pH 设定值。
注意: 4mA 和 20mA 的设定值范围从 0.00 pH 到 14.00 pH。4mA和20mA的设定值差值必须要大于或等于0.1pH, 否则设定无效。
pH反对数输出：
反对数隔离电流的输出公式如下:
mA(pH) = 4mA + (16mA) * (10^D(pH) -10^pH(4))/(10^pH(20) -10^pH(4))
其中 : mA(pH)= 隔离电流的输出值; D(pH)=目前的 pH 显示值
pH(4) =4mA的pH设定值; pH(20) =20mA的 pH 设定值。
注意: 4mA 和 20mA 的设定值范围从 0.00 pH 到 14.00 pH。
4mA 和 20mA 的设定值差值必须要大于或等于0.1pH，否则设定无效。
[ TEMP电流设定 ]
4mA输出:
设定方式：按[MODE]键选择需更改的位数，按[¿]或[À]键改变闪烁位数的
数值，当设定值正确，即可按[]键确认，这样就完成4mA输出设定，并进入
20mA输出设定。
20mA输出：

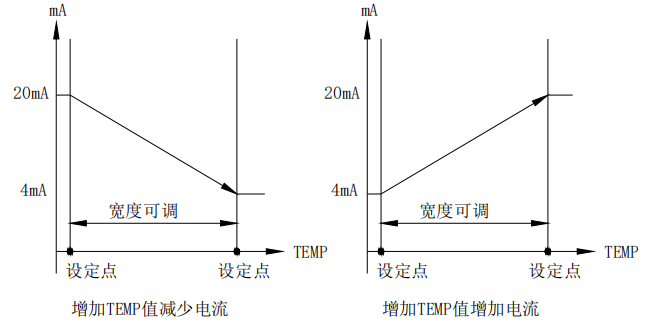

设定方式：与“4mA 输出设定”方式相同，设定完成后，进入温度继电器的设定。（温度隔离输出电流的模式，只有线性输出方式。）
注意事项：
A.隔离电压
本机与负载之间隔离电流输出的隔离电压是500VDC，若超过此隔离电压，可能会造成本机的损坏。
B.隔离电流的负载
隔离电流的最大负载为500?,如负载超过500?时,可能会引起隔离电流的非线性输出.
15.温度继电器设定

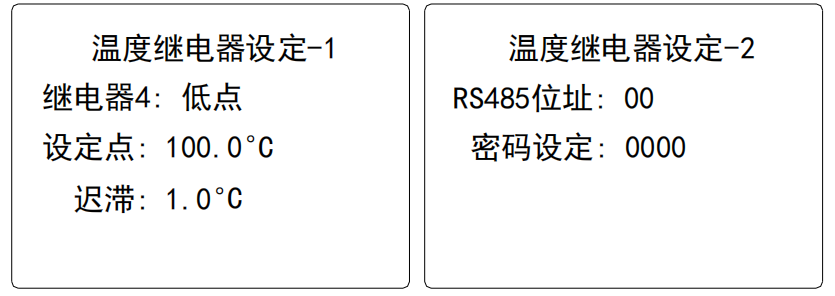

[ 温度继电器设定 – 1 ]
继电器4：
温度控制继电器4的控制形态，可以按[¿]或[À]键选择“高点”或“低点”的控制形态。“高点控制”即表示当信号值高于（设定值）时，继电器开始工作，当信号值低于（设定值+迟滞值）时，继电器停止工作。“低点控制”即表示当信号值低于（设定值）时，继电器开始工作，当信号值高于（设定值+迟滞值）时，继电器停止工作。选择好后，按[]键确认，闪烁的讯号会自动进入“设定点”的设定。
设定点：
设定方式：按[MODE]键选择需更改的位数，按[¿]或[À]键改变闪烁位数的数值，当设定值正确，即可按[]键确认，这样就完成“设定点”的设定，并进入迟滞宽度的设定。
迟滞：
迟滞宽度设定范围可从00.0℃到19.9℃,使用者可按[MODE]键选择需更改的位数，按[¿]或[À]键改变闪烁位数的数值，当设定值正确，即可按[]键确认，这样就完成迟滞宽度的设定，并进入RS485 ID和密码的设定。
[ 温度继电器设定 – 2 ]
RS 485 位址：
如果使用者要使用RS485的输出时，必须外接一个 RS485/RS232 的转换器，而且使用者必须自行写一个程序来接收6308PTB送出来的讯号。（随机附上一个使用Delphi5.0写的样本程序光盘供使用者参考。）将本机的 RS-485 输出端接至个人计算机上的 RS485/RS232 输入端，打开本机与个人计算机的电源，并且将6308PTB的RS485的位址设置为00，您即可开始执行随机附送的程序，若不能执行，请在切断仪器电源的情况下，将RS-485接线端子上的 A 和 B 接线对调，再试。如果使用者同时使用多台6308PTB，并且希望在通过电脑了解每台仪器的测量值，则必须设定一个RS 485 位址号给每一台仪器，而且每台仪器的号码是唯一的，这个号码与连接的PC计算机的号码设定必须相同。密码设定: 密码设定由四位数组成，使用者可按[MODE]键选择需更改的位数，按[¿]或 [À]键改变闪烁位数的数值，当设定值正确即可按[]键确认，这样就完成密码设定，整机回到正常显示画面。当密码设定完成后，在正常显示画面的左下脚，会出现钥匙的符号，表示整机已有密码保护，各项设定值不会因误触而被更改或乱设定，只有输入正确的密码值，重新进入校正画面，才能又一次的更改设定值
?注意事项：请记下密码以便下次解码或变更设定时使用。如果忘记了密码，必须安装解码程序，并通过 RS485接口，从电脑上读取原设定密码值后，
重新输入后才能解码。
解码程序操作步骤：

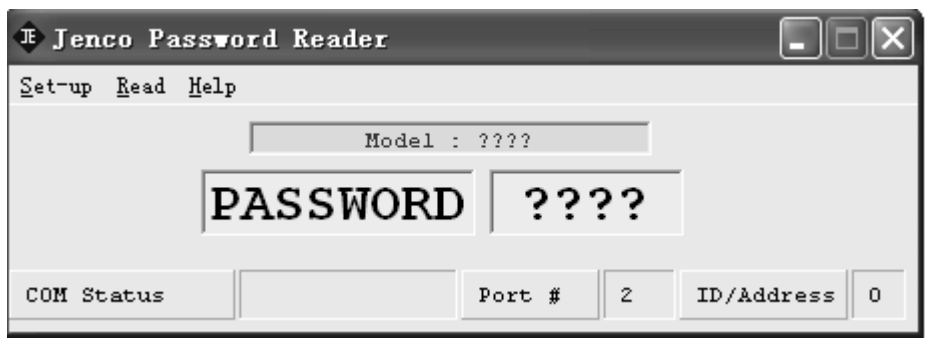

1．把随机附出光盘中的Jenco_Pass压缩文件解压到一个文件夹，并运行解压后文件中的 Jenco_Pass，会出现下面的画面。

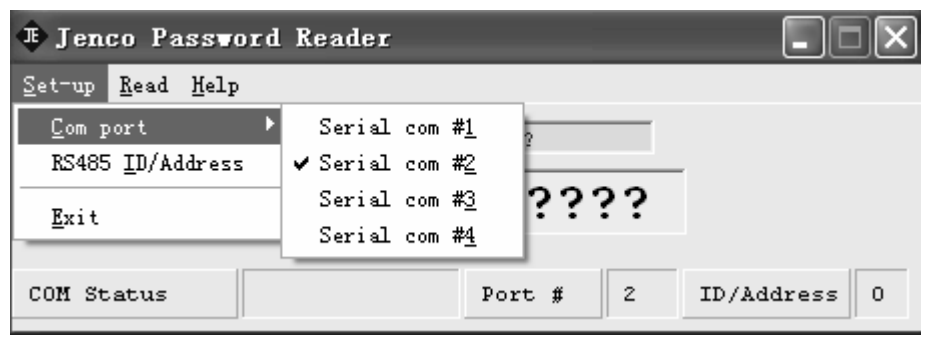

2．点击Set-up,在Com port中选择正确的串接口，如下图。

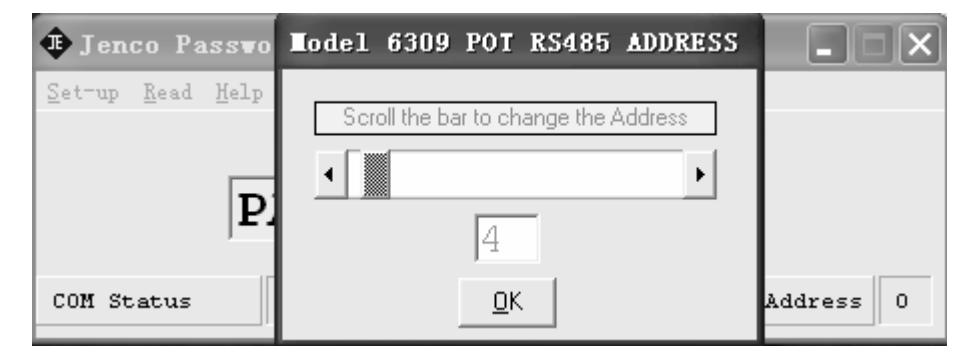

3．点击Set-up,再点击 RS485 ID/Address，会出现下面的画面。在此画图中按 键，使下方的数值与你整机的 RS485位址的数值相同，而后点击 OK键。

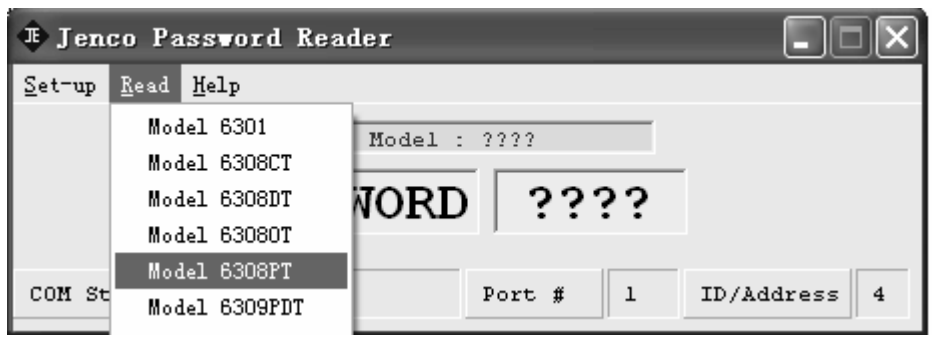

4．点击 Read,在其下拉栏中选择你需解码的整机的型号。

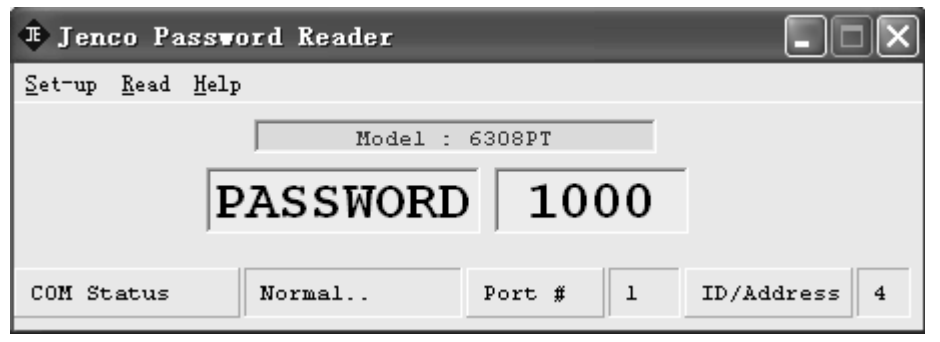

5．解码程序自动跳出下放的画面。此时你可以把程序提供给你的PASSWORD 的数值在整机上输入，即可解码。
16.质量保证
